EV-100 completa la familia de los pilotos adaptativos Evolution de Raymarine, una nueva generación de pilotos automáticos que supone un control preciso y seguro de las embarcaciones. El EV-100 se instala en la bañera de la caña, en yates gobernados por rueda y pequeños barcos a vapor con un desplazamiento máximo de 7.5 toneladas.

El sistema EV-100 consiste en un sensor EV-1, la unidad de control de piloto ACU-100, unidad de potencia y unidad de control p70s o p70Rs, kit de actualización ST4000+MKII y también el kit de cableado Evolution.

Gobierna el barco con rigurosidad ¡y sin calibración!

Los pilotos Evolution consiguen gobernar el barco automáticamente con total rigurosidad de forma que se consigue llegar al destino más rápido con lo que ayudan también a ahorrar combustible.

Una de las ventajas más importante de la serie Evolution es su autocalibración automática, no necesita ningún proceso de calibración ni tampoco ajustarse a la embarcación en la que está instalado. Este innovador avance es gracias al control AI Evolution, unos algoritmos que permiten a los pilotos percibir su entorno y calcular al instante los comandos de dirección, se adaptan así automáticamente a las condiciones del mar y la velocidad de la embarcación.

Sensor de alta tecnología

La pieza central de los pilotos Evolution es el sensor EV que integra un compás electrónico de 9 ejes y computador de rumbo.

Es el sensor EV quien permite la calibración automática ya que es capaz de detectar las variaciones de rumbo debidos a olas o rachas de viento en combinación con la escora. Esta mejora en la sensibilidad, combinada con la gestión informatizada de los datos gracias a la Unidad de control p70s o p70Rs, permite que el sensor actúe sobre el timón en función del tipo de barco, la velocidad del barco o las condiciones del mar…

Otra de las ventajas del sensor EV es la auto-compensación de los campos magnéticos. La precisión del nuevo sensor, por debajo de los 2º en cualquier condición, es un punto más para la seguridad de sistemas tipo MARPA o AIS.

Este pack incluye el sensor EV-1 para sistemas de accionamiento Raymarine, se conecta vía SeaTalk a la Unidad de Control (ACU) desde donde se sale la alimentación y las indicaciones hacia las unidades de potencias hidráulicas  o mecánicas.

Unidad de control de piloto: ACU-100

La unidad de control ACU-100 cuenta con corriente de salida de 7 A, sin conexión de embrague. Dispone de conexiones de sensor de referencia de timón, potencia y motor de accionamiento. La tensión nominal de alimentación es de 12V, conexión de datos SeaTalk ng

Fácil de instalar

La instalación del piloto automático es muy sencilla y rápida, solo se necesitan 30 segundos gracias a la instalación auto-ajuste. Selecciona el tipo de barco, tipo de dirección (mecánica, hidráulica o fueraborda) y el nivel de precisión (alto, estándar o sencillo). Una vez definidos estos parámetros, los algoritmos de Evolution son los que permitirán adaptarse el piloto a la embarcación y a las condiciones climatológicas y del mar que se encuentre en cada momento.

Ofrecen mucha libertad de instalación respecto a las restricciones de los sensores de rumbo convencionales, el sensor EV se puede instalar sobre o bajo cubierta, boca abajo o alejando del eje central del barco. Cuenta también con conexiones Plug and Play.

Unidad de control p70s o p70Rs

El EV-1se puede controlar desde la unidad de control p70s o p70Rs de Raymarine. Esta unidad cuenta con pantalla a todo color y funcionan gracias a la interfaz de usuario LightHouse de Raymarine que lo convierten en un dispositivo muy sencillo y rápido de usar.

El ángulo de visión es de 160º, dispone de recubrimiento antirreflejos para mejorar la visión a pleno sol, botón o control giratorio para aplicaciones de vela y motor, soporte para múltiples fuentes datos y conectividad SeaTalk ng, Nmea 2000 y Sealtalk

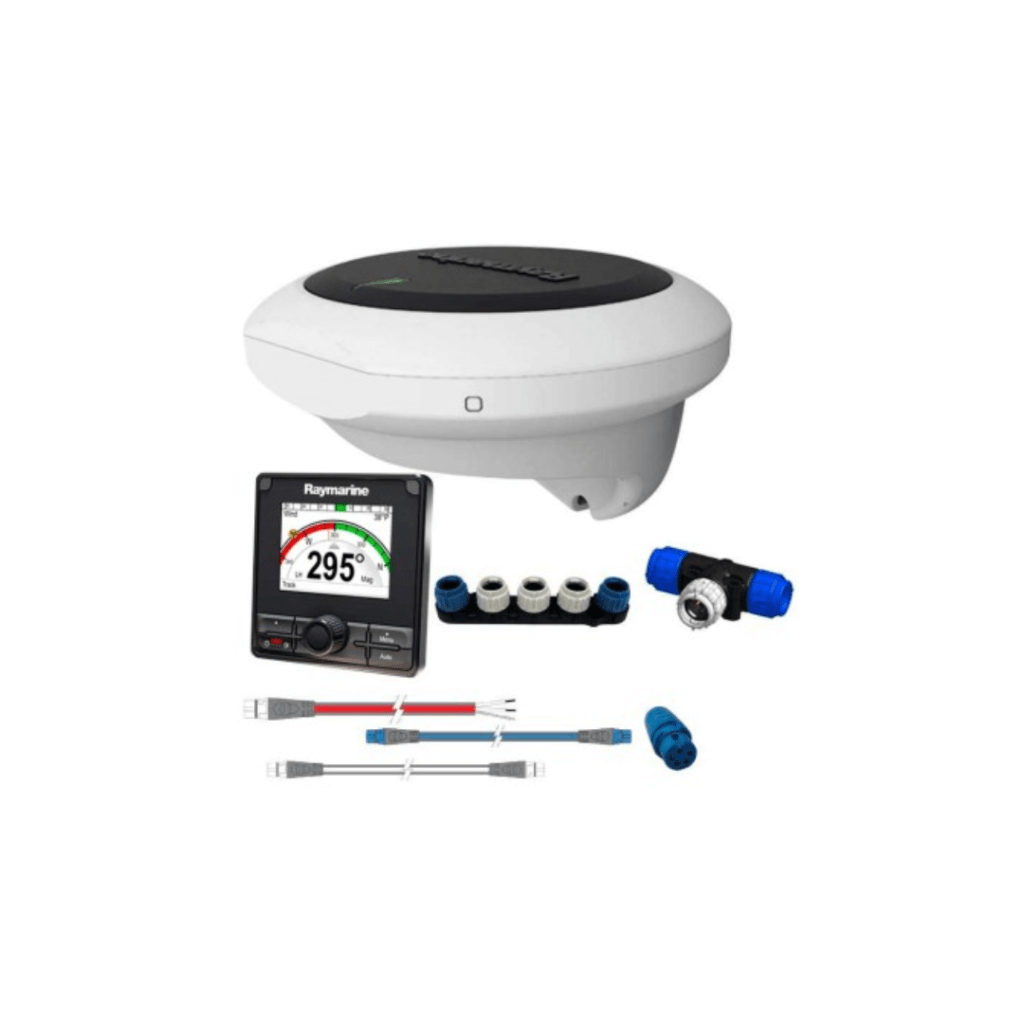

• Sensor de rumbo EV1
• Unidad actuadora ACU-100
• Unidad de control p70s
• Unidad de Rueda
• Kit de cableado Evolution, compuesto por
• 1 x Cable de alimentación de 40cm
• 1 x Cable troncal SeaTalkng de 5 metros
• 1 x Derivación SeaTalkng de 40cm
• 1 x Bloque de conexiones de SeaTalkng 5 vías
• 2 x Conector en T SeaTalkng
• 2 x Terminador SeaTalkng
